概述
本設備屬于閉路磁軛熒光磁粉探傷機系列中的一種，是檢測齒圈類環形工件最好的設備之一。
一．設備名稱及用途：

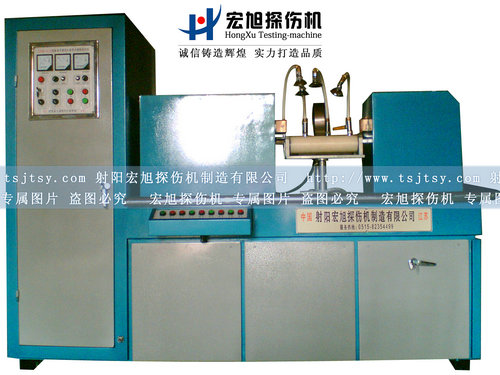

1．1設備名稱：CJW－8000型齒圈磁粉探傷機
1．2被測工件：齒圈。
1．3規格：直徑 ≤400mm。
1．4檢測要求：檢查齒圈內外表面和近表面因機加工和疲勞而引起的裂痕等細微缺陷。
二．設備配置、技術參數及功能
1、本機設計制定標準JB/T8290 —1998《磁粉探傷機》
2、設備能力運轉時間：大于500小時/月。節拍：10秒/件
3、設備組成：
電源控制柜（包括：操作站、控制主板和主電源板等） 一套
磁化夾持裝置(包括:夾緊機構、閉路磁軛縱向磁化器、周向磁化器等) 一套
控制系統（歐姆龍PLC） 一套
磁懸液噴灑系統 一套
紫外燈系統 一套
暗室系統 一套
4、主要技術指標：
本機按照《中華人民共和國國家標準磁粉探傷機》（JB/T8290 —1998）制造。
輸入電源：三相四線 380V ±10% 50Hz，350A
電流周向：AC 0 —8000A，連續可調(帶斷電相位控制)
縱向：AC：0－16000AT（有效值），連續可調（帶斷電相位控制）
退磁方式：衰減式自動退磁
退磁效果：剩磁 ≤3Gs
氣動夾緊：穿棒行程0-400mm
夾緊方式：氣動（氣源用戶自備30.4MPa）
電極間距：0 —400 mm
磁化方式：閉路磁軛、單周向磁化，單縱向磁化和復合磁化
紫外線強度：工件表面離紫外燈泡380mm處強度不低1000uw/cm2
氣源氣壓： 0.4 —0.8MP
使用環境：溫度 —10℃～ 40℃ ，相對濕度 ≤80%
貯存環境：溫度 —20℃～ 60℃，相對濕度 ≤70%，無腐蝕性氣體粉塵和強力高頻電磁污染。
靈敏度測試：按《中華人民共和國機械行業標準JB/T6065 —92》磁粉探傷用標準試片規定，以15/50的A型試片測試，在工件的任意方位顯示清晰。
運行方式：手動、自動；
暫載率：20％
重量:約1800Kg。
