外齒圈專用熒光磁粉探傷機觸摸控制系統圖示說明
作者：宏旭磁粉探傷機 發表時間：2015/1/28 10:09:57
HCDG-6000型外齒圈專用熒光磁粉探傷機觸摸控制系統，是宏旭公司專為外齒圈專用熒光磁粉探傷機設計安裝的專用控制系統，該系統采用臺灣威倫觸摸屏，可對磁粉探傷機的整機功能進行監控，可自由切換手動、自動功能，可自由預先設定磁化電流參數?？蓪ο到y(tǒng)各功能進行監控報警。
以下是觸摸屏顯操作的具體說明供參考：
觸摸顯示屏操作說明
本機電源柜面板上顯示器為觸摸顯示器，簡稱PT。

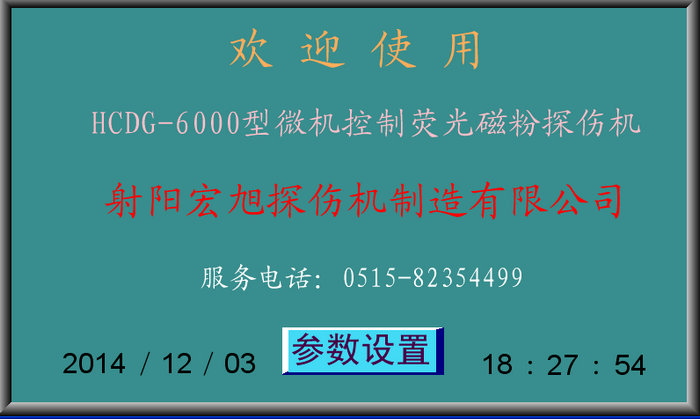

開機30秒后PT自動進入歡迎界面A。
在界面A中：
中間按鍵“參數設置”鍵為屏幕切換鍵，輕點此鍵將進入“參數設置” 界面B。

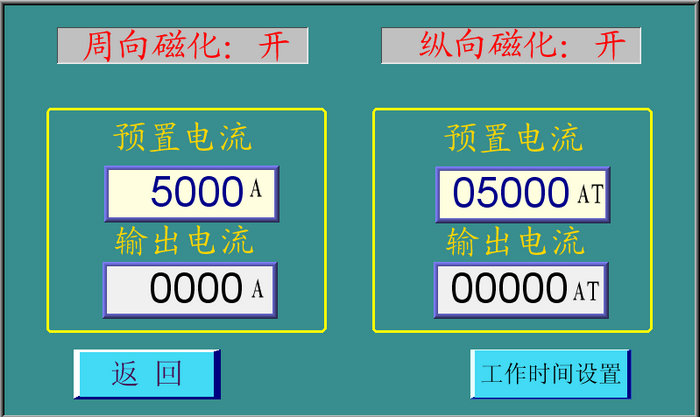

“參數設置” 界面B
|
序號 |
名稱 |
功能說明 |
|
1 |
周向磁化 |
觸摸控制周向磁化開“開/關” |
|
2 |
周向預置電流 |
可預先設定周向電流值（*注：周向輸入電流：50～6000A） |
|
3 |
周向輸出電流 |
在主機磁化時輸出與周向預置電流值相應大小的周向磁化電流 |
|
4 |
縱向磁化 |
觸摸控制縱向磁化開“開/關” |
|
5 |
縱向預置電流 |
可預先設定縱向電流值（*注：縱向輸入電流：500～24000AT） |
|
6 |
縱向輸出電流 |
在主機磁化時輸出與縱向預置電流值相應大小的縱向磁化電流 |
|
7 |
返回 |
觸摸控制返回“界面A” |
|
8 |
工作時間設置 |

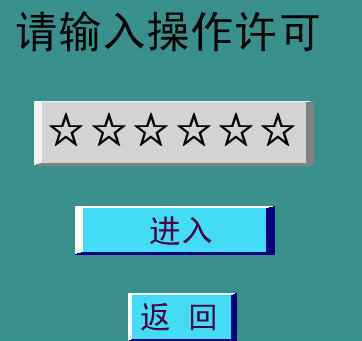

觸摸控制進入“操作許可頁”通過許可密碼默認為“82354499”進入“工作時間設置”頁 |

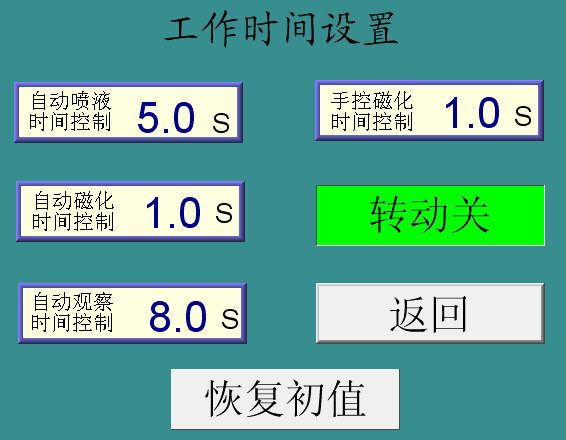

“工作時間設置”頁可設置自動工作時間的噴液時間、二次磁化時間和轉動觀察時間；
手控磁化時間為手動磁化時一次磁化最長時間。
報警指示：在出現報警信號時，報警蜂鳴器響，同時屏上在電流設置頁將同時顯示報警內容：“周向無電流”或“縱向無電流”。
探傷機檢測周向磁化主變壓器及縱向磁軛線圈工作溫度，當溫度超過面板上測溫表的設定溫度時，測溫表紅燈亮，同時報警燈亮。
